Die Maschine wurde speziell für die hochdynamische Bearbeitung großformatiger Aluminium-Strukturbauteile entwickelt und arbeitet mit dem parallelkinematischen Sprint-Z3-Bearbeitungskopf. Das Maschinenkonzept kombiniert zwei konventionelle Linearachsen mit dem dreiachsigen Parallelkinematikkopf zu einer simultanen 5-Achs-Bearbeitung.

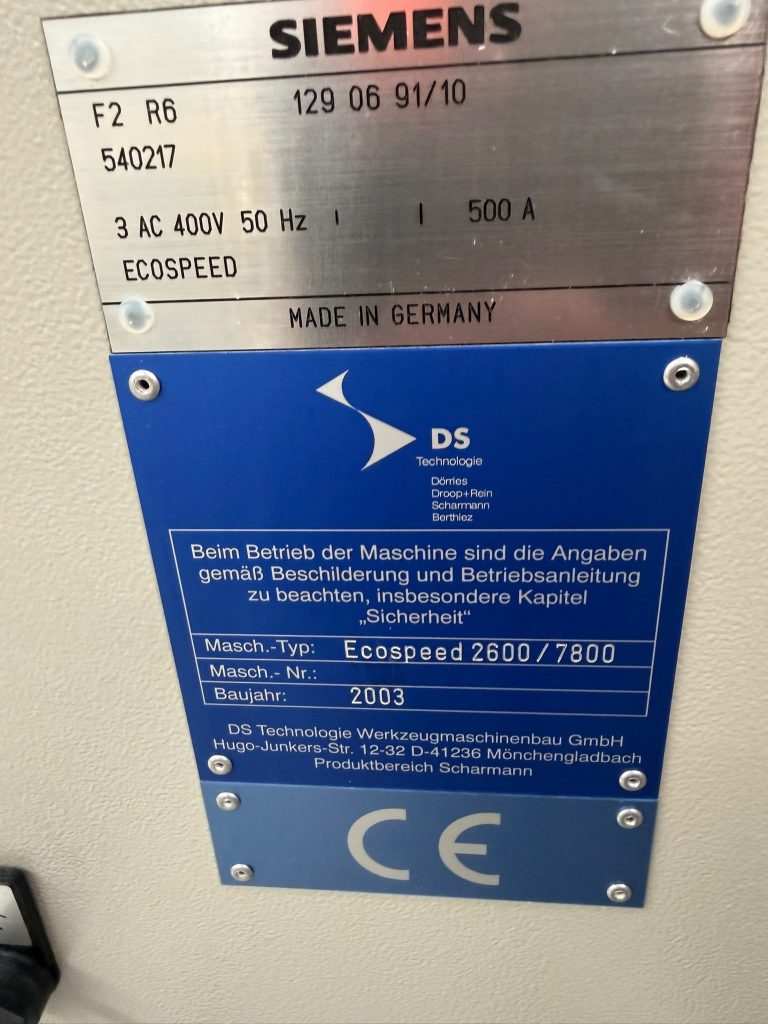

Hersteller: DS Technologie Werkzeugmaschinenbau GmbH
Produktbereich: Scharmann
Maschinentyp: ECOSPEED 2600/7800
Baujahr: 2003
Achsen: 5
Bearbeitungskopf: Sprint Z3
Kinematik Bearbeitungskopf: Parallelkinematik
Motorfrässpindel: 75 kW
Spindeldrehmoment: 72 Nm
Maximale Spindeldrehzahl: 24.000 U/min
Werkzeugaufnahme: HSK-A63
Maximales Werkzeuggewicht: 10 kg
Maximales Biegemoment Werkzeug: 350 Nm
Wuchtgüte Werkzeug: G 6.3
Werkzeugspannung: Hydraulisch
Hydraulikdruck Werkzeugspannung: 120 bar
Volumenstrom Werkzeugspannung: 6,6 l/min
Leistung Hydraulikaggregat Werkzeugspannung: 1,5 kW

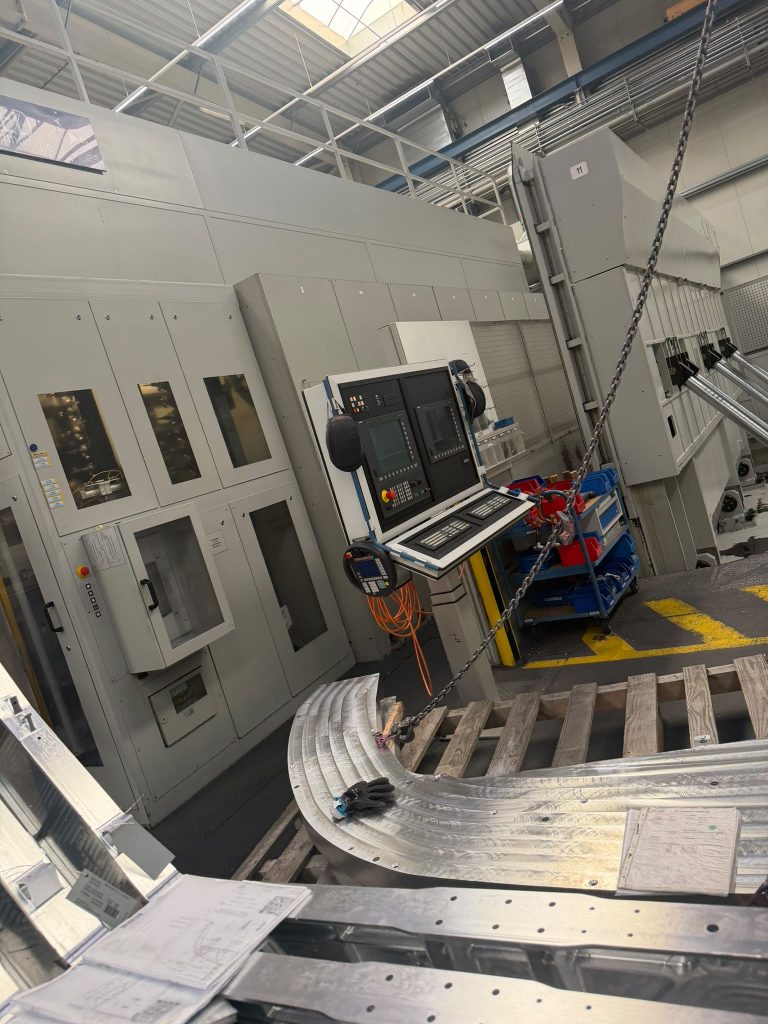

Typische Anwendung: Strukturbauteile für die Luft- und Raumfahrtindustrie
Netzanschluss: 3 AC 400 V
Netzfrequenz: 50 Hz
Nennstrom Hauptmaschine: 500 A

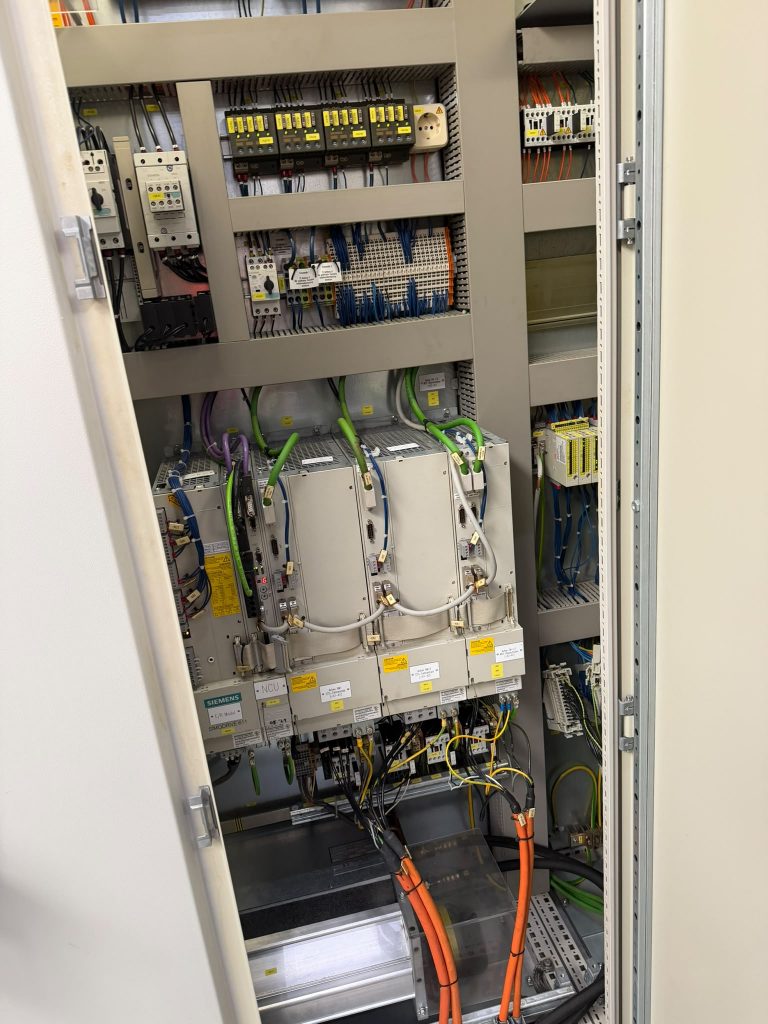

Steuerung: Siemens SINUMERIK 840 D

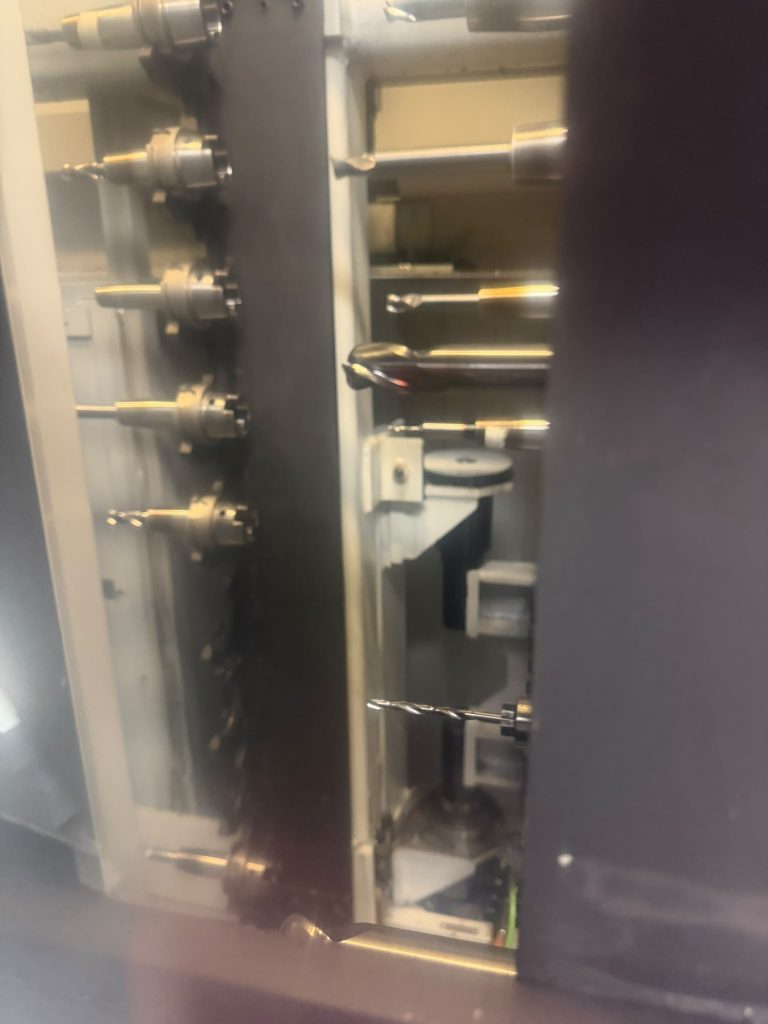

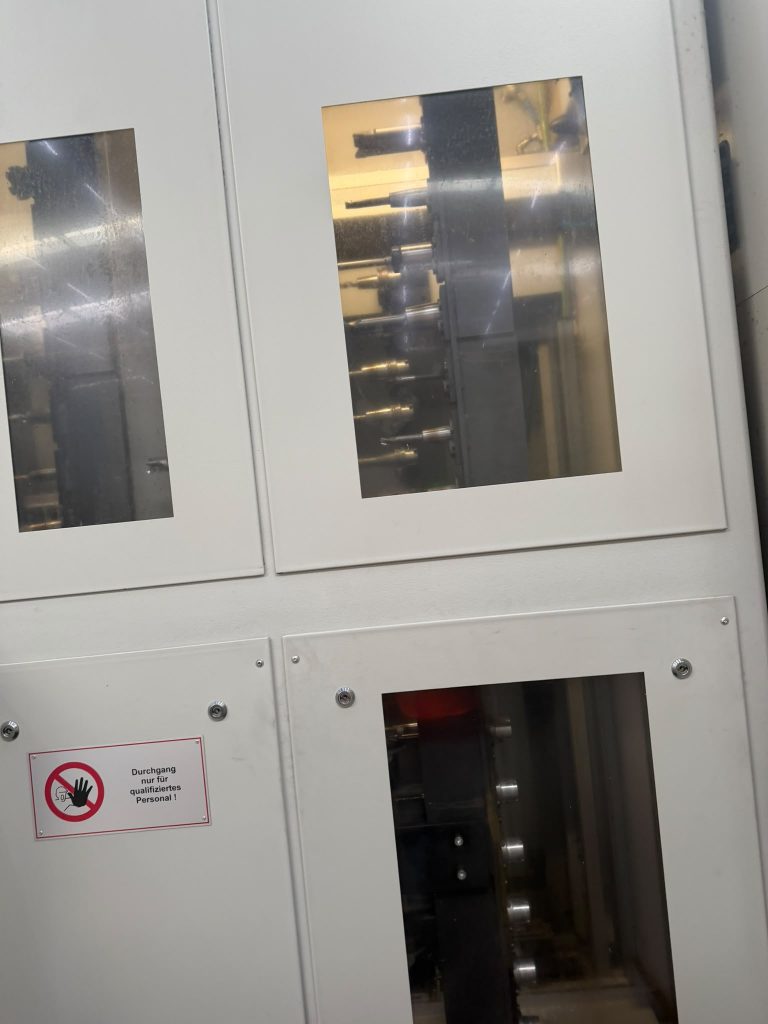

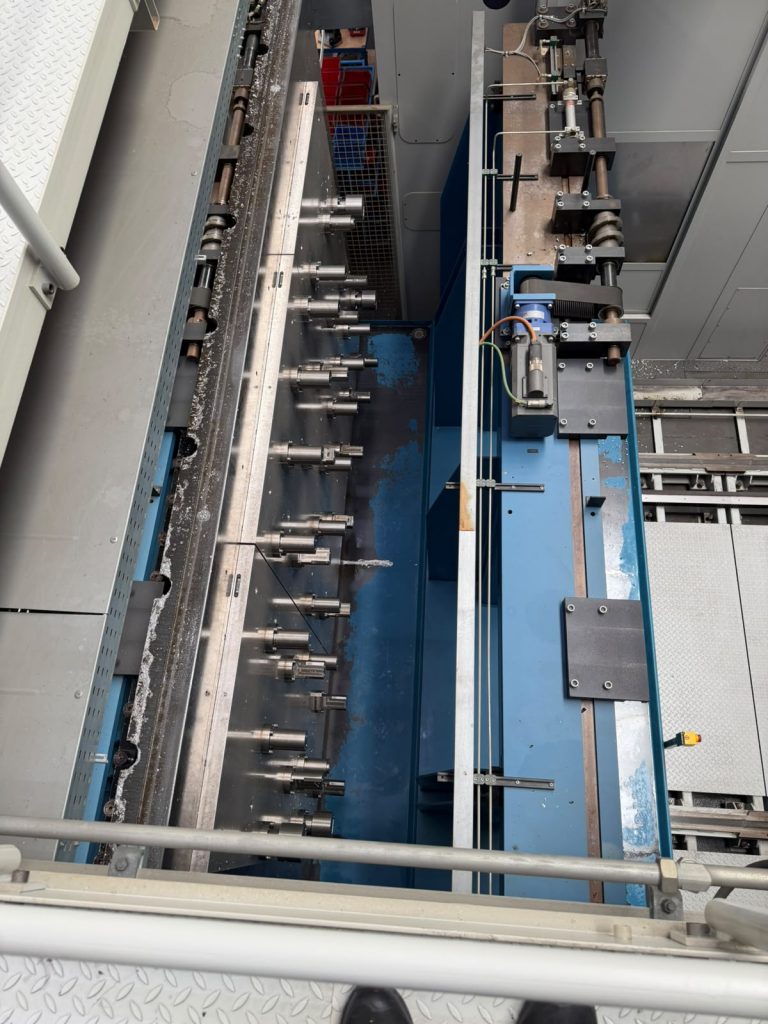

Werkzeugmagazin: Automatisches Werkzeugmagazin
Werkzeugwechsel: Automatisch

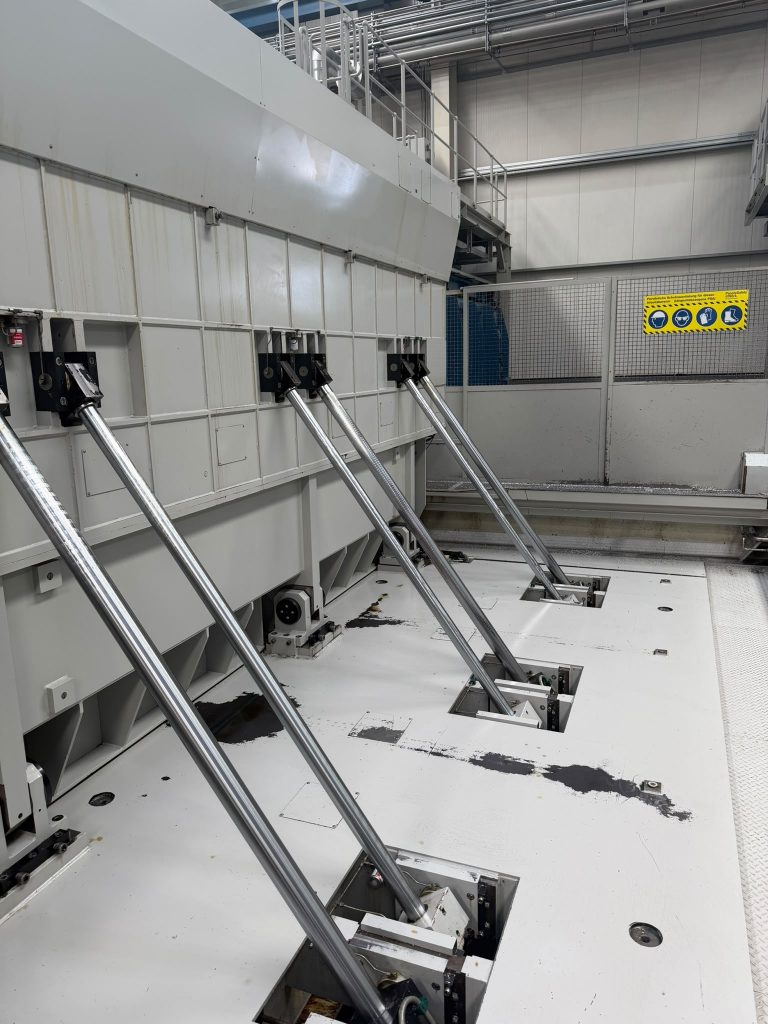

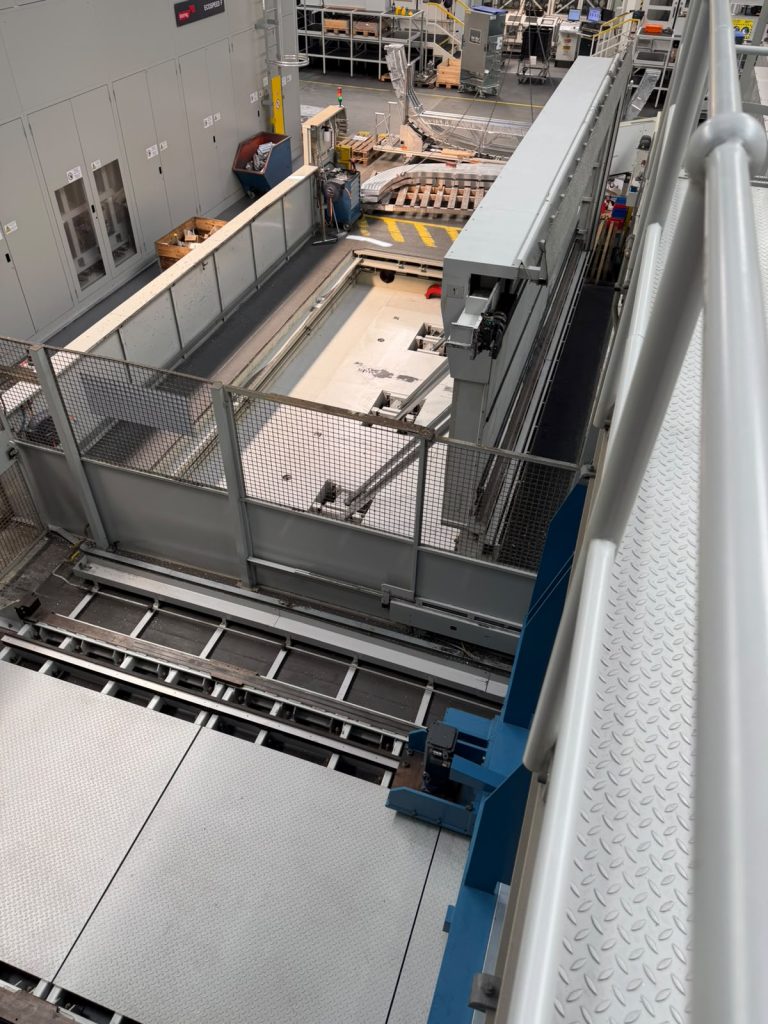

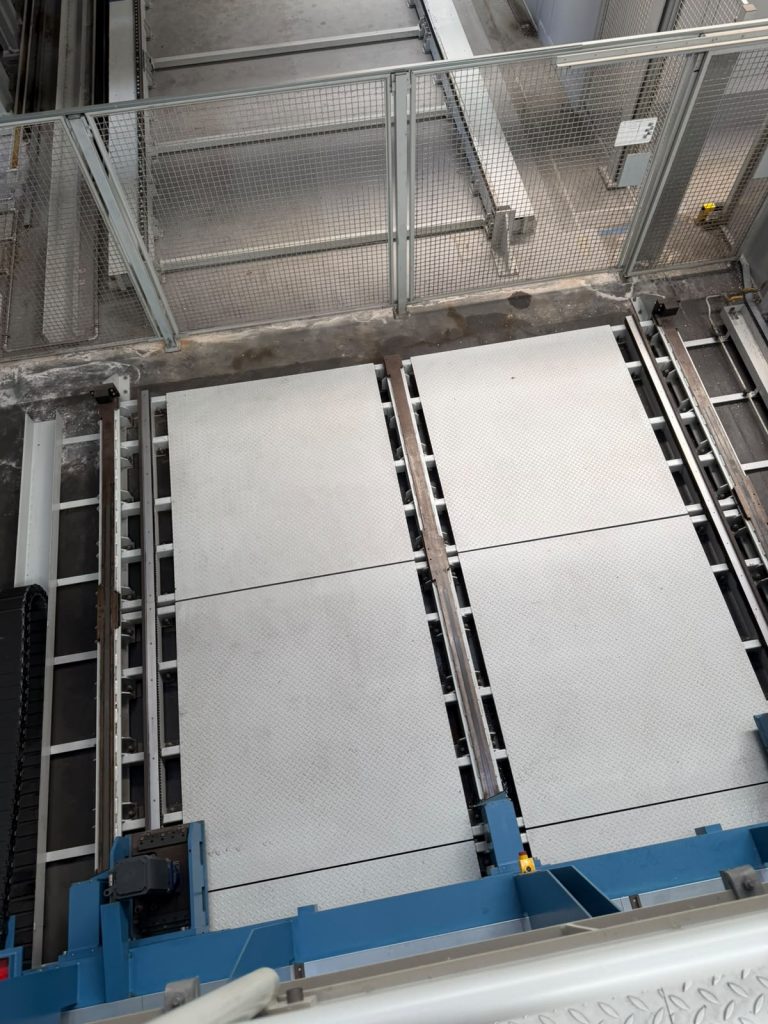

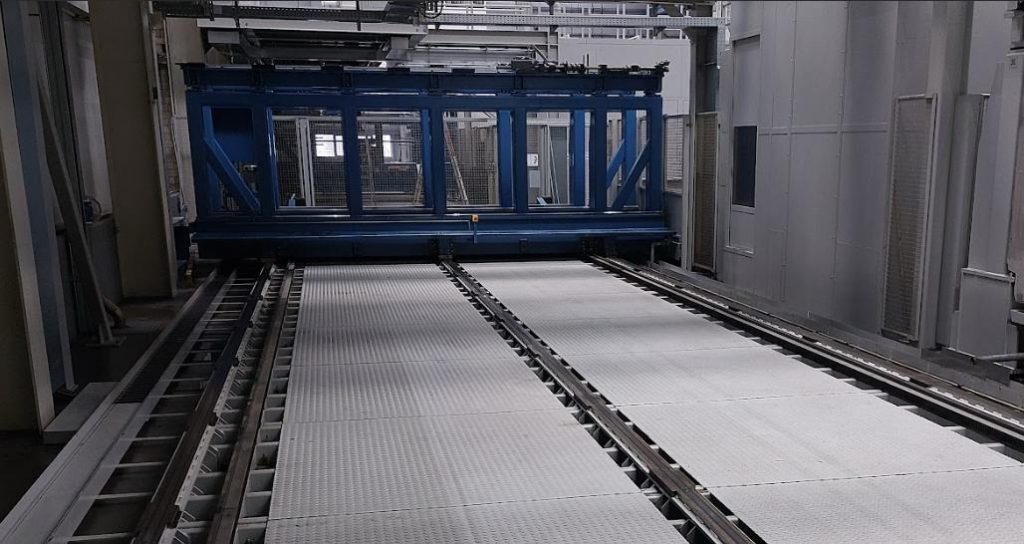

Werkstückhandling: Integriertes großformatiges Werkstück- und Transportsystem

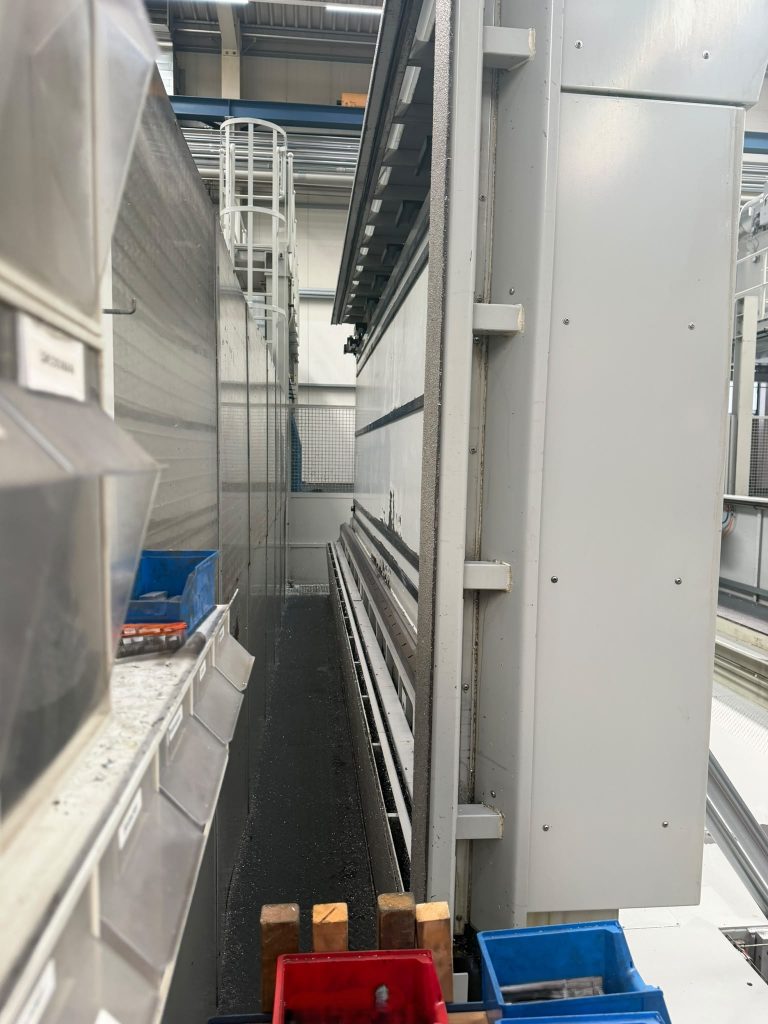

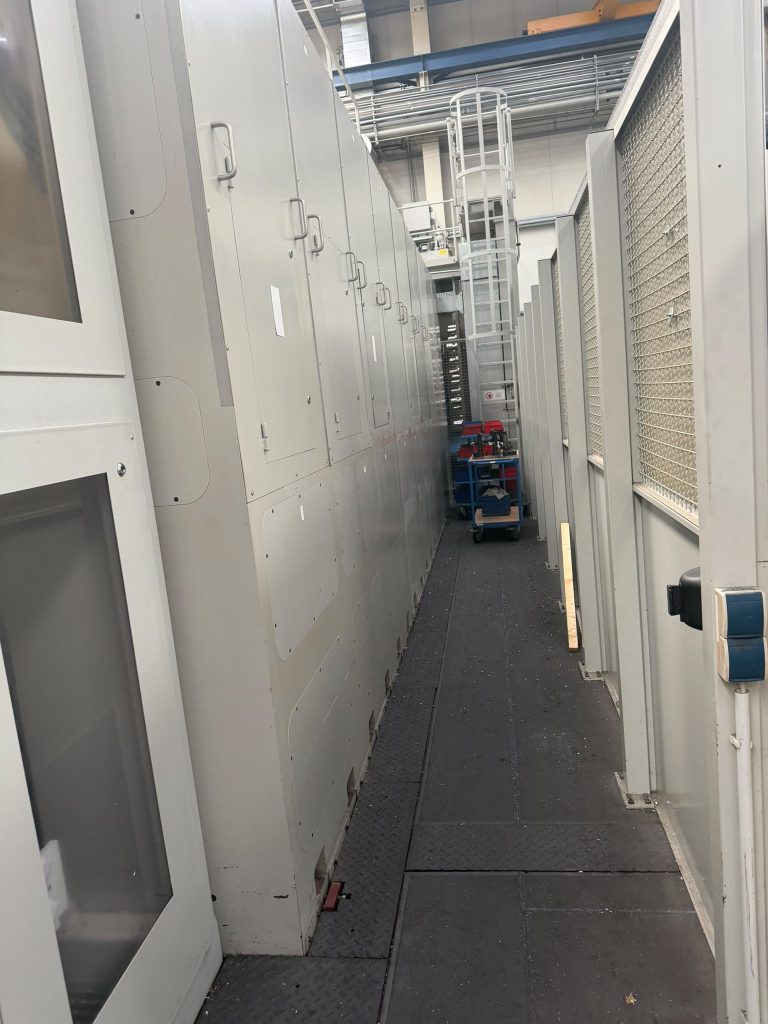

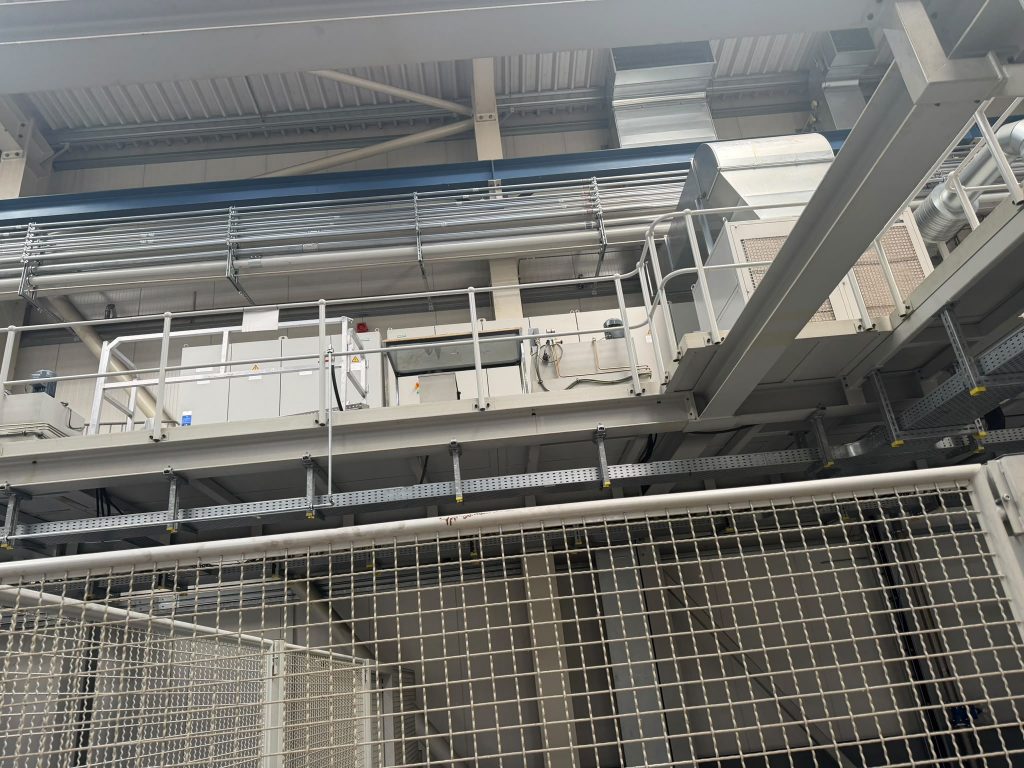

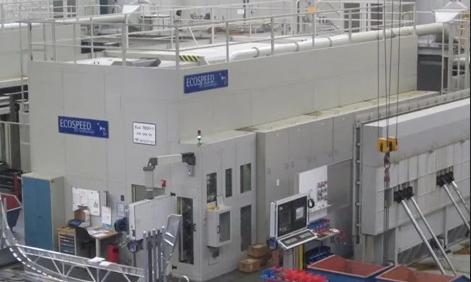

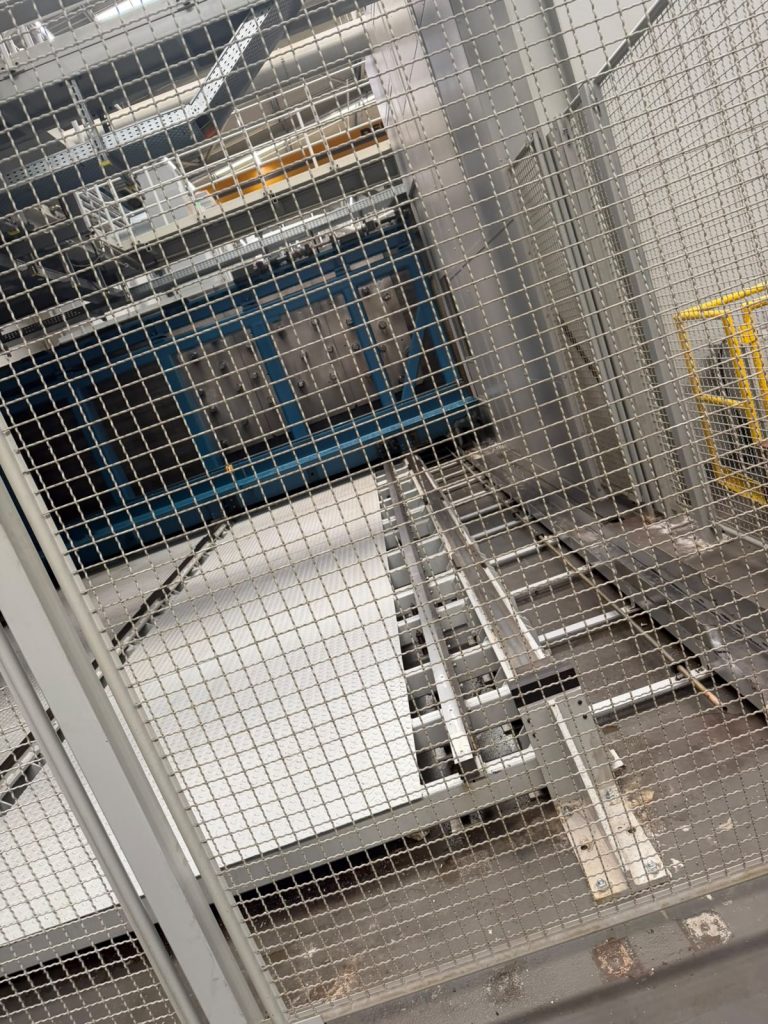

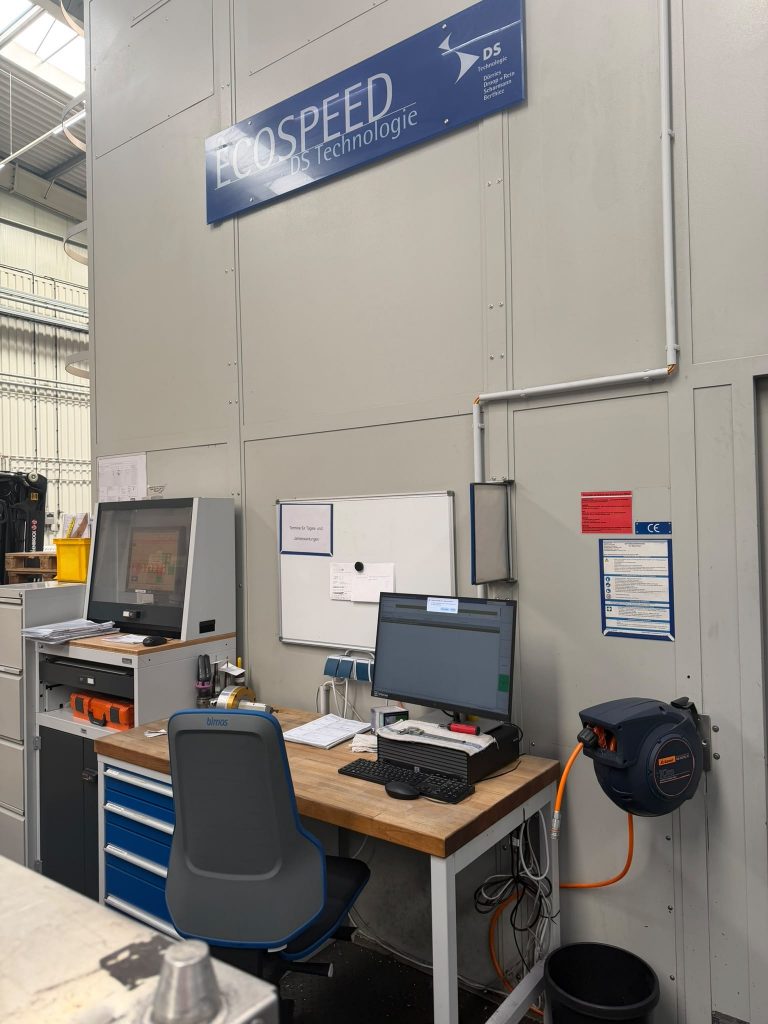

Maschinenaufbau: Vollständig eingehauste Großmaschine

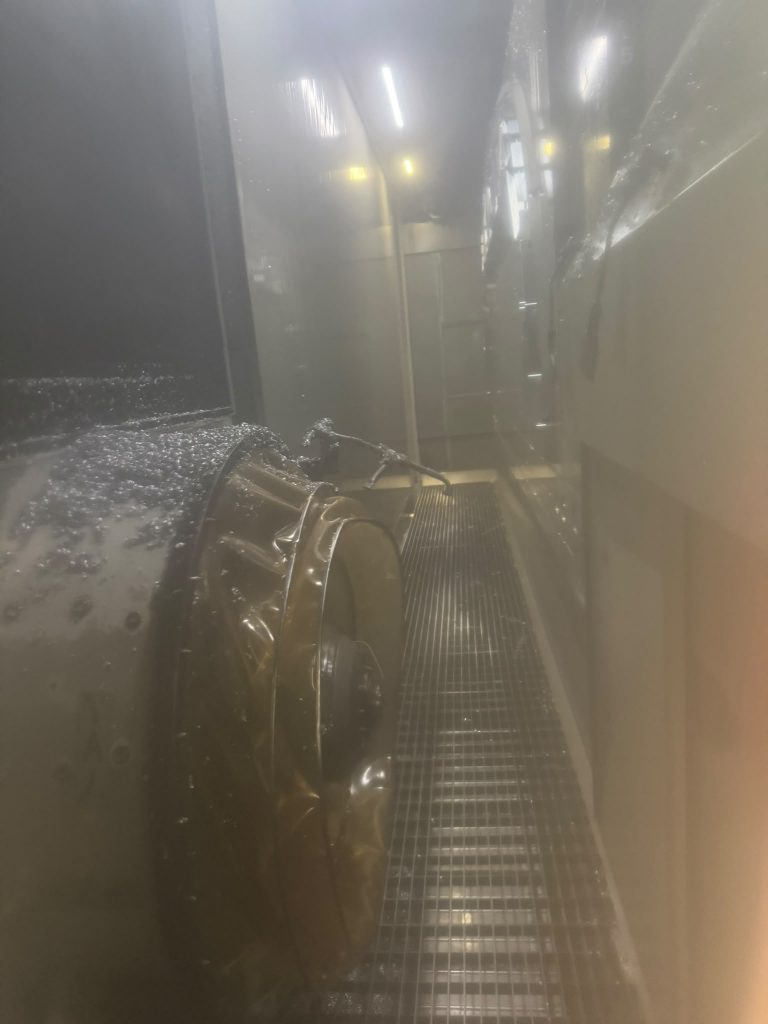

Späneabfuhr: Integriert

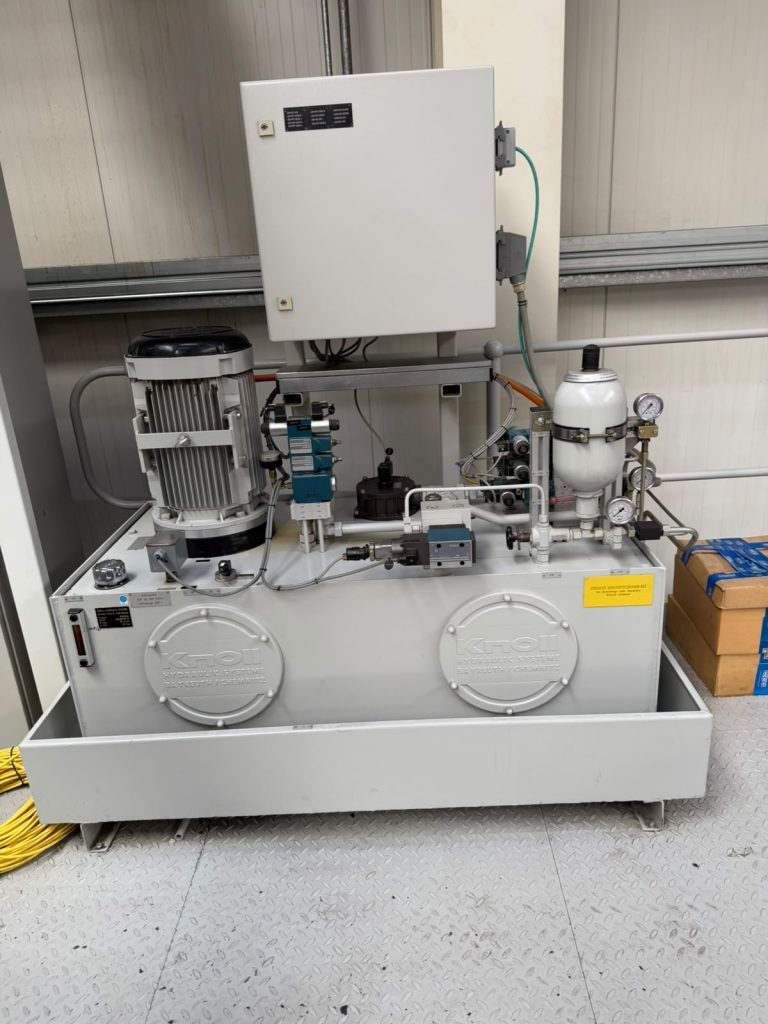

Hydraulikaggregat: Knoll Hydraulik Systeme

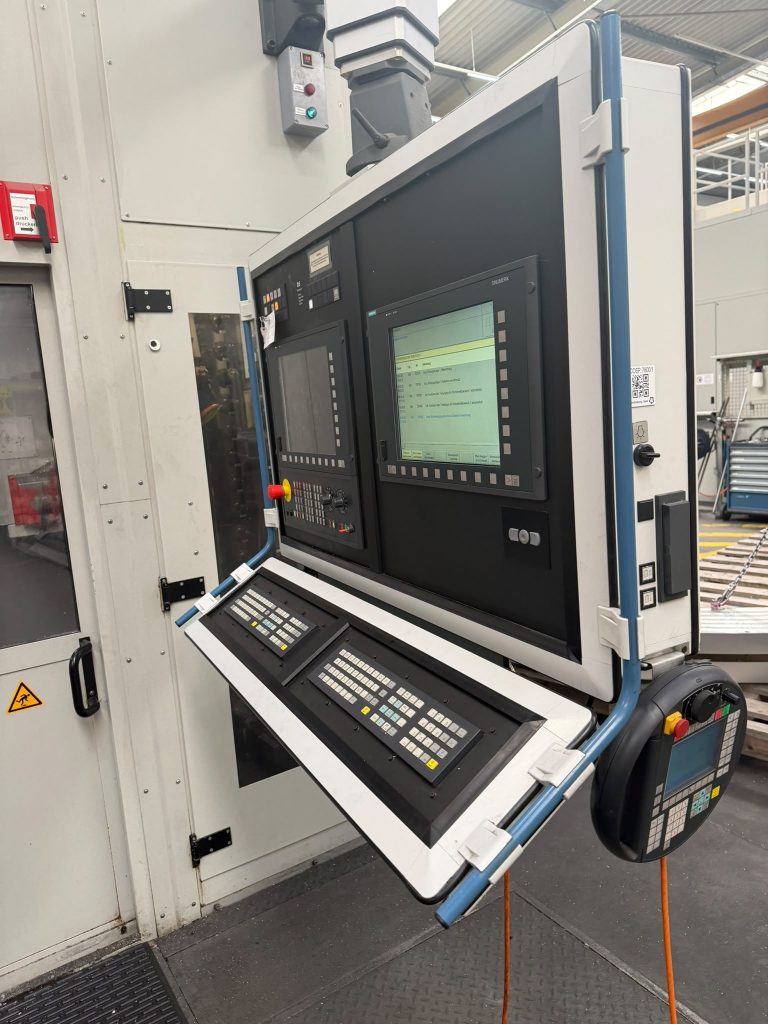

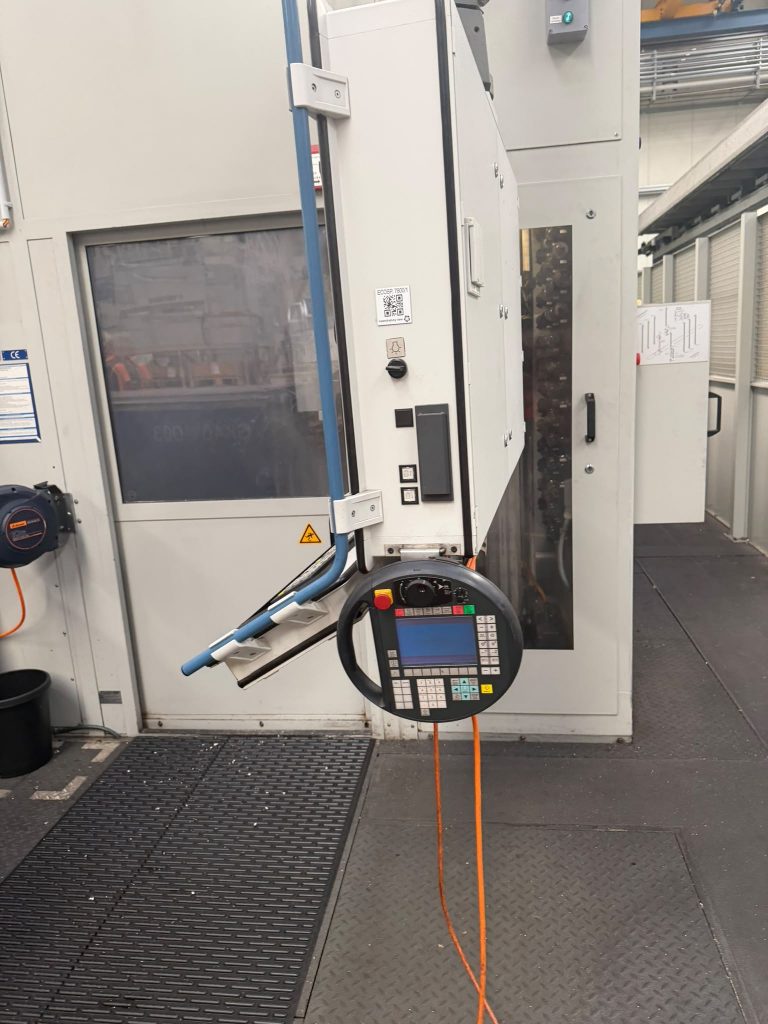

Bedienung: Stationäres Siemens Bedienpult mit zusätzlichem Handbediengerät
Der Sprint-Z3-Kopf besitzt drei parallel angeordnete lineare Antriebe und ermöglicht über die gekoppelte Bewegung des Parallelmechanismus eine translatorische sowie zwei rotatorische Bewegungen. Zusammen mit den beiden Linearachsen der Maschine entsteht die 5-Achs-Kinematik der ECOSPEED.
Weitere Informationen, Videos oder Zeichnungen stellen wir auf Anfrage gerne zur Verfügung.
Standort: Deutschland
